【设计管理及头脑】具有计划设计基因的施工图设计

2020-06-09

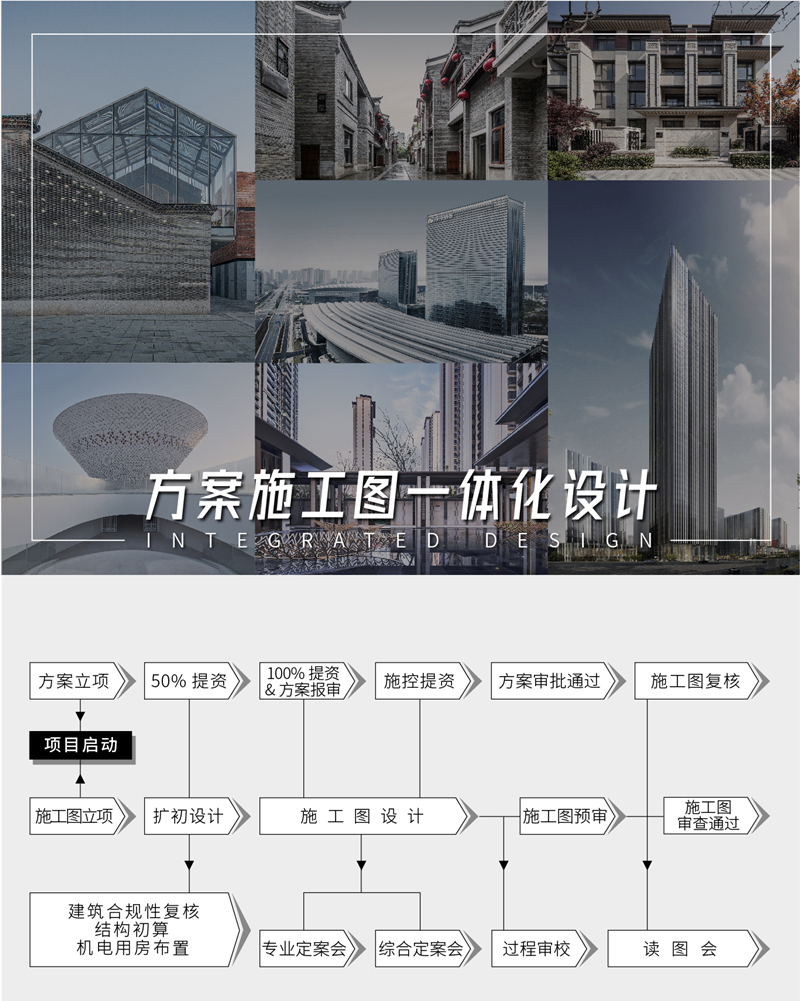

2-02_副本

施工图设计作为对计划设计的深化，在项目的前中期即介入，与计划设计配合推进，有助于严酷把控项目质量，实现项目落地的高还原度。

6163银河.net163.am施工图设计多领域解决战略

领域一：重大结构设计

异形钢结构设计计划

超限重大结构立异系统应用

超高层甲级办公结组本钱优化

领域二：机电系统设计

修建外立面机电百叶设计

异形修建机电管线排布

多空间机电装备隐藏

领域三：修建整合设计

标准层层高设计

消防空间合规结构优化

领域一重大结构设计

概略量项目如商业综合体、超高层、高端住宅等，往往对结构提出更重大的要求。我们以差别的超限结构设计为研究偏向，对重大结构设计中的重点问题举行解答。

异形钢结构设计

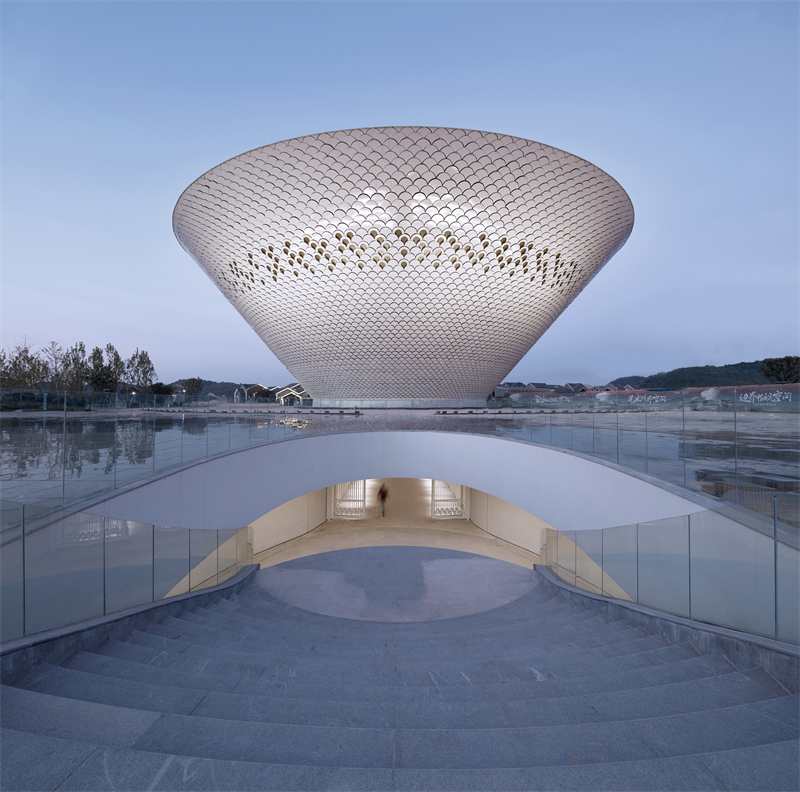

案例：景德镇昌南里艺术中心

设计诉求：

修建造型上大下�。馓艋废蛄涸谧钔庀蚨ゲ愕淖畲罂缍却�25-30m，对结构要求提出了挑战。

解决计划：

step 1. 设置斜柱计划与层间小柱，有用镌汰上层梁跨度、梁高与用钢量，使传力路径越发直接

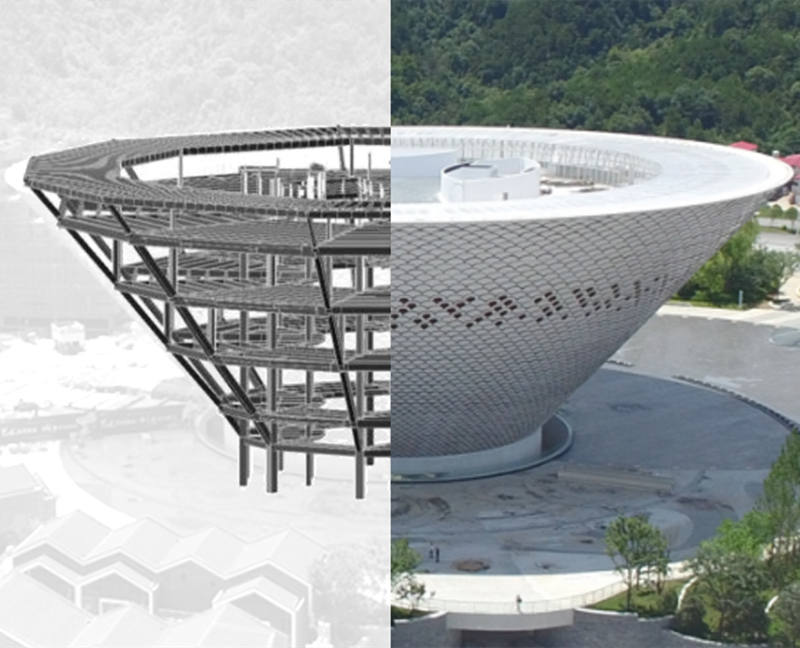

结构系统_副本

修建结构框架

钢结构1_副本

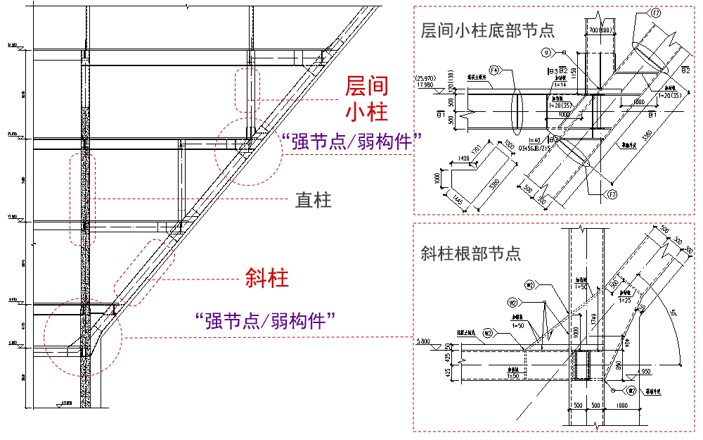

层间小柱与斜柱节点

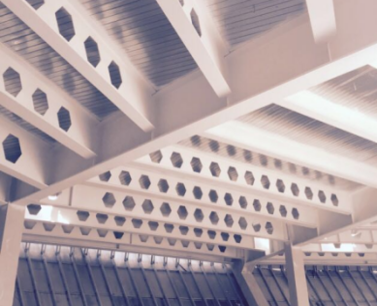

step 2. 大跨度钢梁接纳蜂窝梁，节约约15%的用钢量

钢结构3

蜂窝梁局部

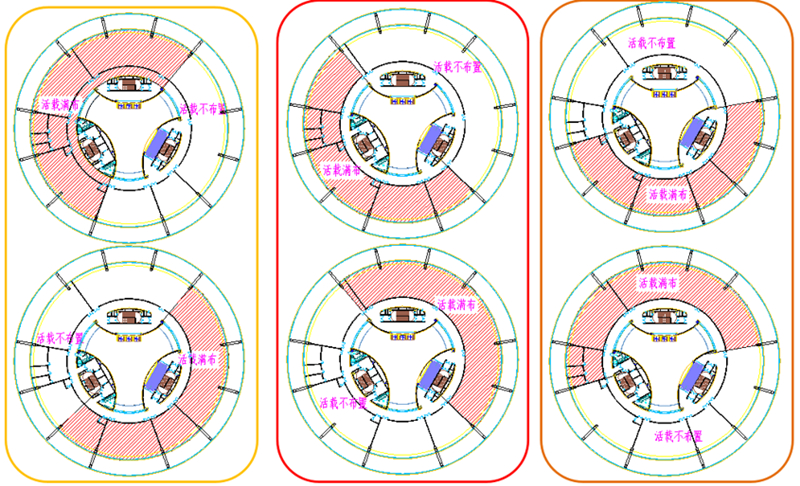

step 3. 通过荷载异形漫衍、周期、P-Δ效应、性能化设计等盘算包管清静性

钢结构6_副本

结构受力盘算

大型无柱聚会厅

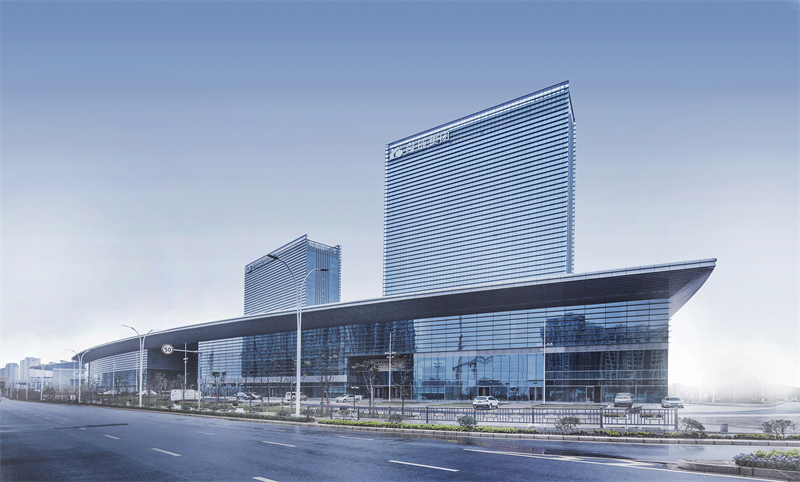

案例：南昌国际会展中心二期聚会中心

设计诉求：

大宴会厅和大聚会厅平面尺寸约45m×54m，所处裙房限高24m，设计计划要求结构配合，实现在切合限高的要求下包管聚会厅的使用净高。

解决计划：

接纳TMD减振系统，以最小结构高度解决行走恬静度难题，综合造价节约近400万元

TMD减振1

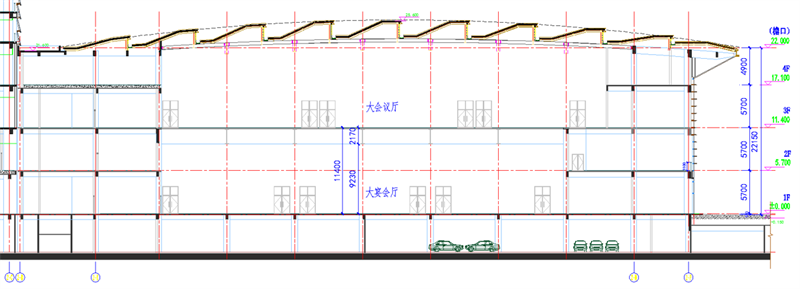

TMD减振系统剖面

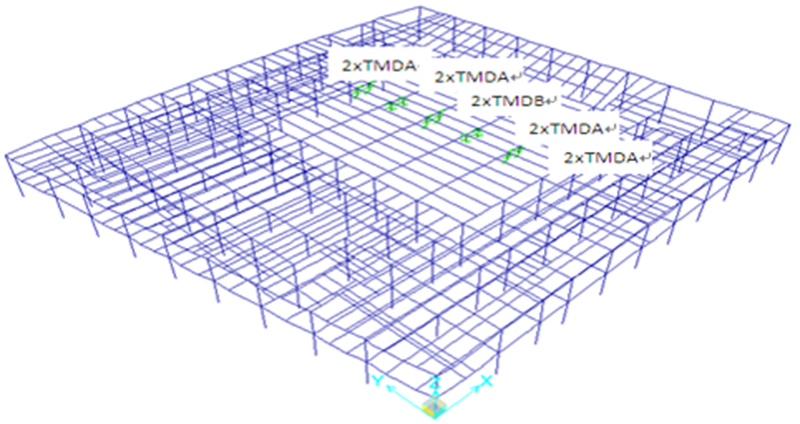

TMD减振系统装置位置

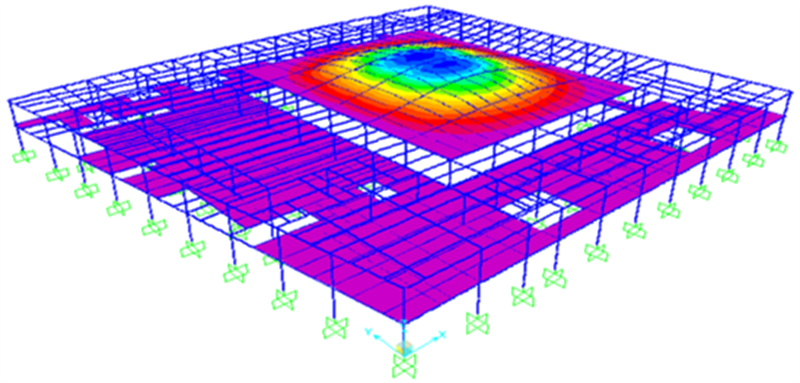

TMD减振系统受力剖析

优化超高层底板厚度

案例：南昌绿地象山南路A1-1办公楼

图片1_1

项目效果图©SOM

设计诉求：

受修建地下室安排限制，外围钢管砼柱需接纳埋入式柱脚。怎样在知足规范需要的埋入深度和冲切盘算要求的同时，对底板厚度举行节��？

解决计划：

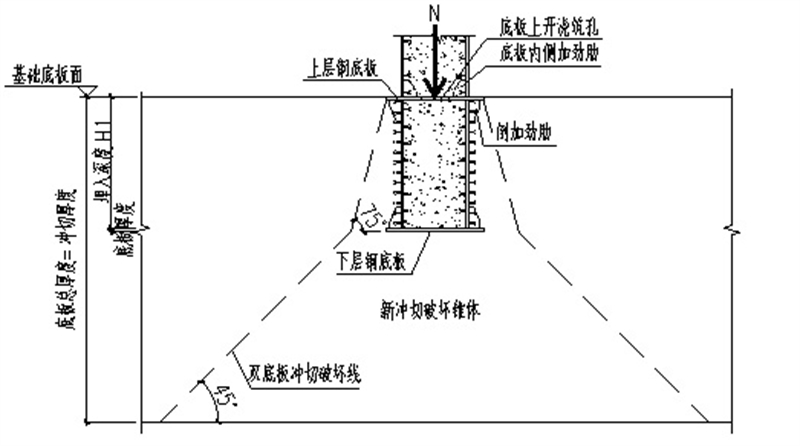

立异性地在基础底板面增设柱脚钢板并提出新型冲切破损盘算模式，接纳新型埋入式刚接柱脚，将需要的基础底板厚度从原盘算的6.3m减小到4.0m

柱脚计划

新型柱脚计划

领域二机电系统设计

怎样在综合类项目中实现机电系统结构的合理妄想，是施工图设计阶段重点思量并解决的问题。

异形修建机电管线排布

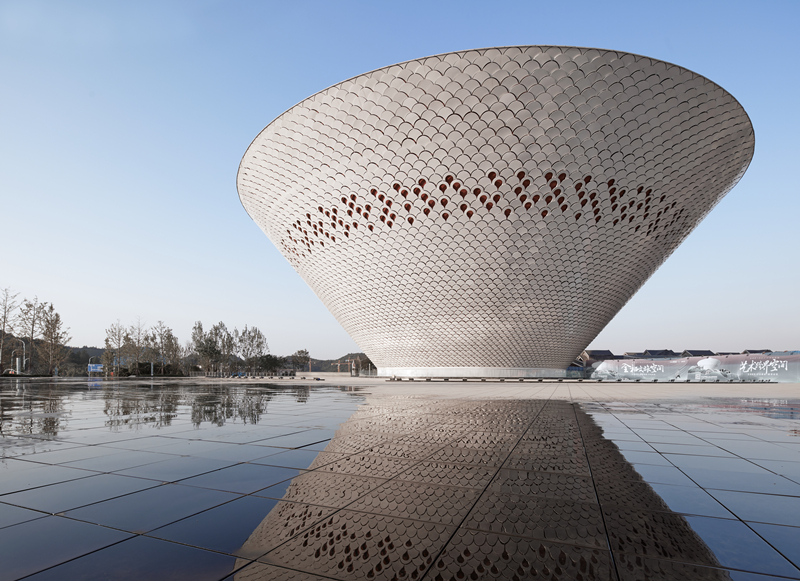

案例：景德镇昌南里艺术中心

设计诉求：

修建的异形造型要求将原本出屋顶的立管举行隐藏，对内部机电结构提出了更重大的要求。

解决计划：

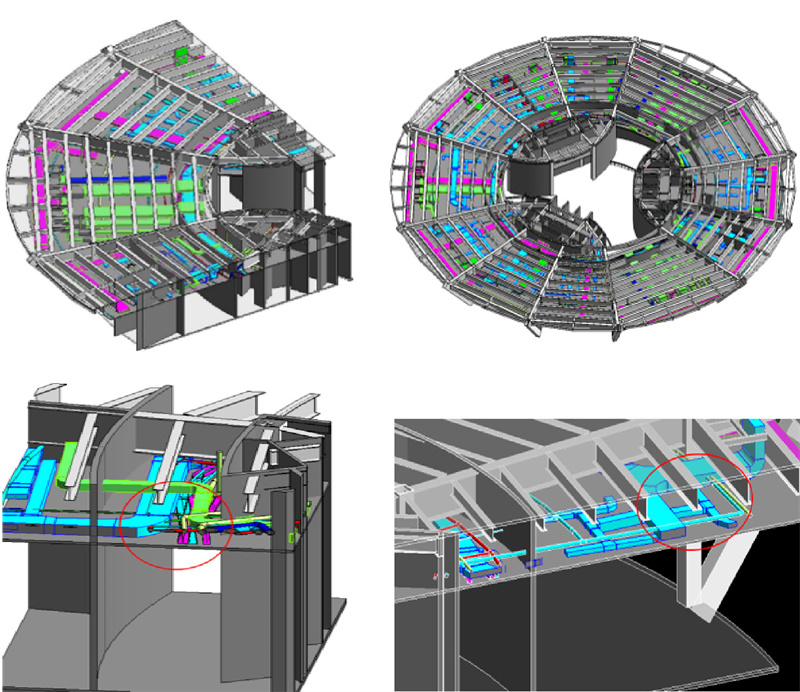

BIM手艺对暖通、给排水、电气三个专业管线举行结构优化，节约管线占用层高，使用钢结构梁朴陋将4F的机电管线出屋顶的立管转到周边

1-02

BIM模拟管线

机电装备隐藏空间

案例：南昌国际会展中心二期聚会中心

设计诉求：

在屋面波形造型不适用于外挂式机电装备的条件下，需要另辟空间对机电装备举行装置隐藏。

解决计划：

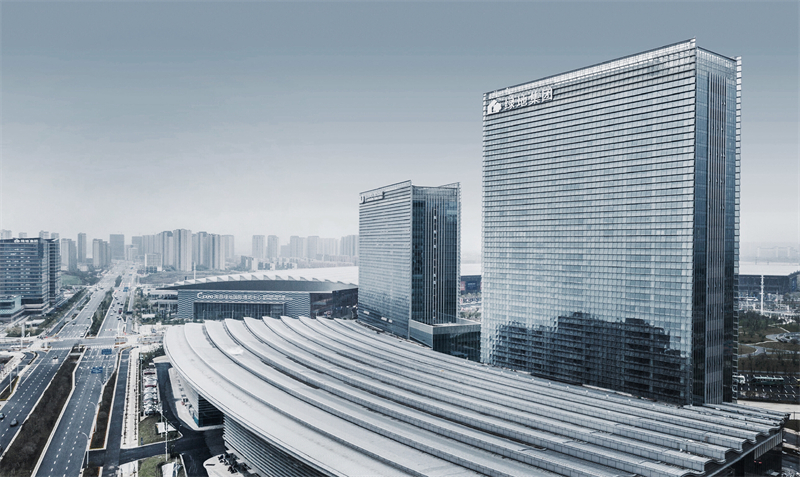

step 1. 波形屋面造型在坚持经济性和与高层折板幕墙的“语境统一”的同时，也预留出一定空间装置机电装备

波形屋面造型

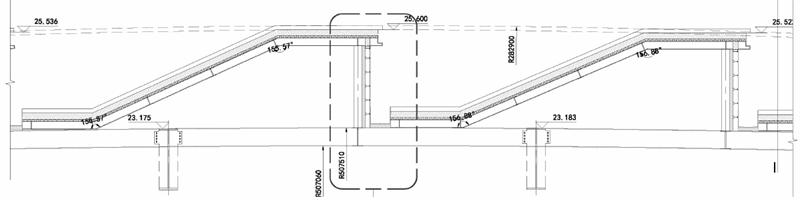

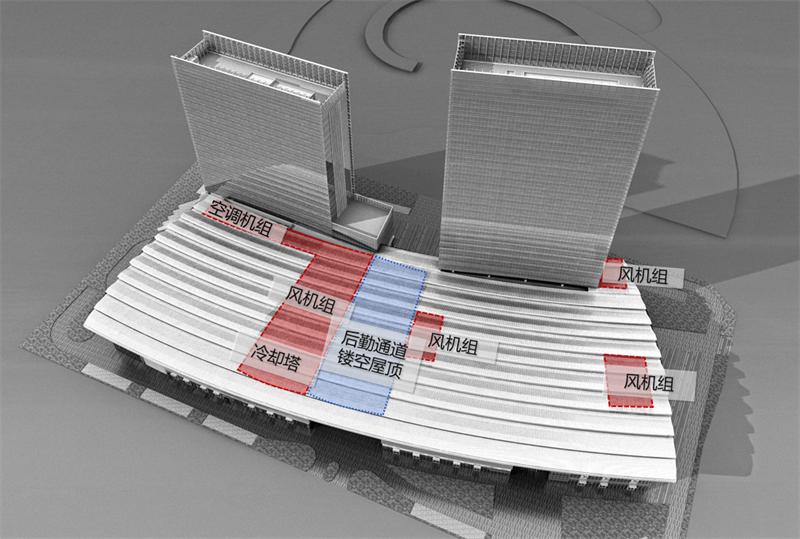

波形屋面预留空间

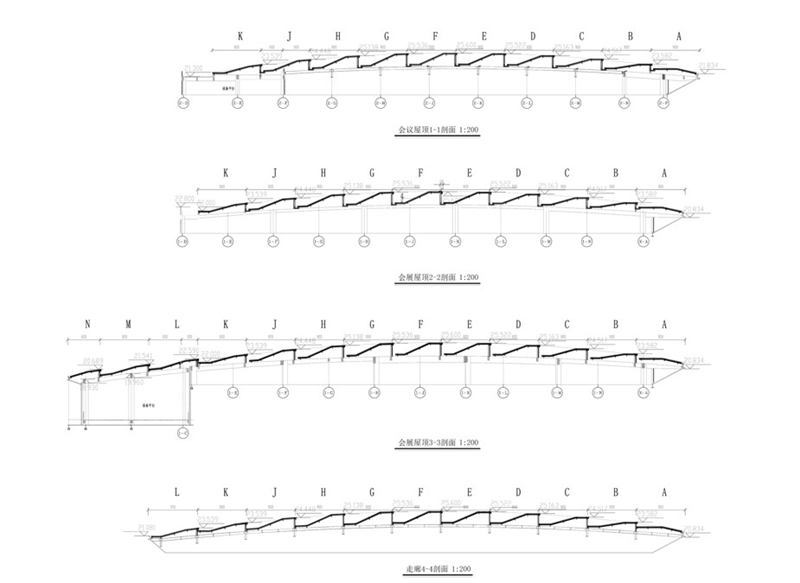

step 2. 屋顶装备区开洞处置惩罚计划凭证需要合理分组排布

屋面装备开洞计划

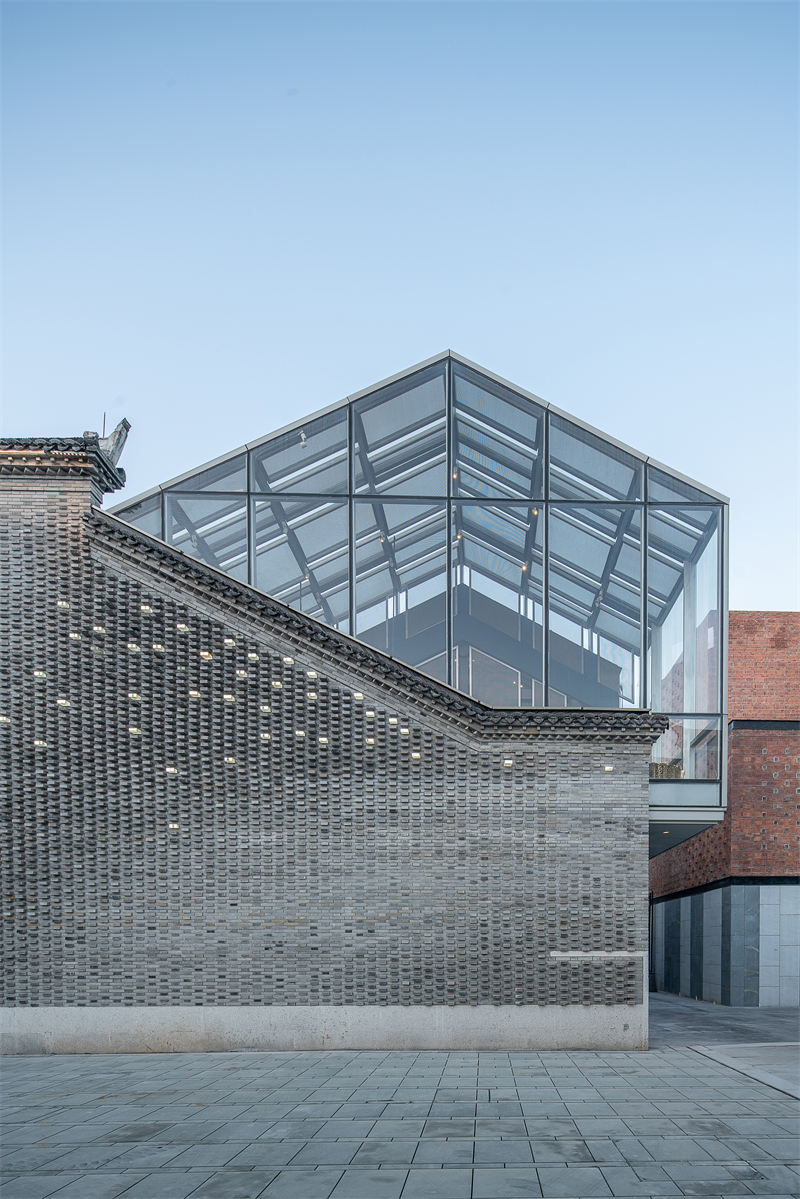

案例：南昌绿地象南中心井象文化旅游街区

设计诉求：

仿古的都会更新，要求气概不相容的现代机电设施通过合理结构实现视觉协调。

解决计划：

在修建内部，通过预留的屋顶空间、吊顶空间对机电装备举行隐藏，修建外部的地面机电装备使用瓦片拼花等举行遮挡

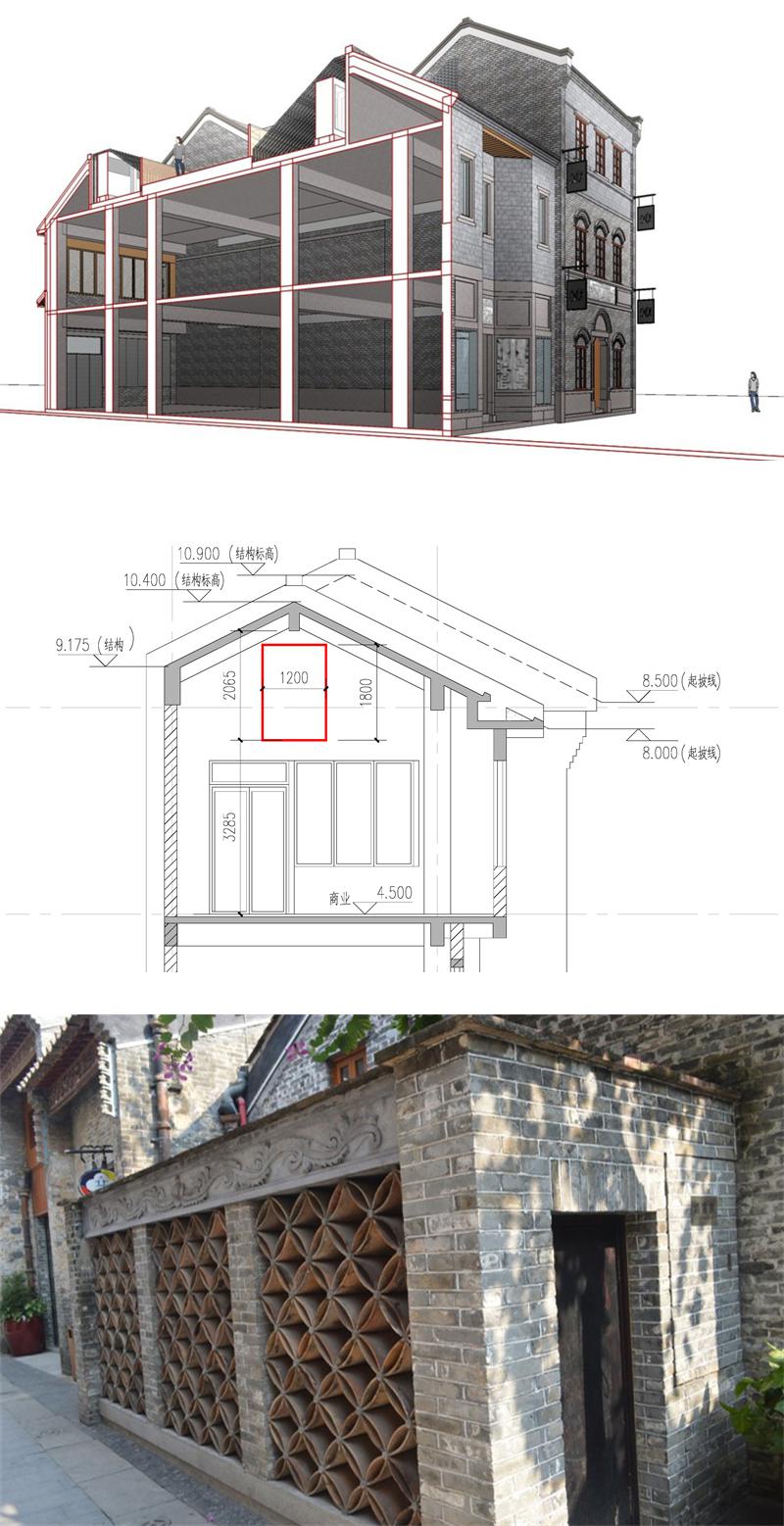

16240222456114

机电装备隐藏节点

领域三修建规范设计

施工图设计需要知足修建在经济性、规范性方面的要求，同时，也对立异领域举行探索。

标准层层高设计

案例：南昌绿地象山南路A1-1办公楼

办公楼效果图©SOM

设计诉求：

为切合A1-1办公楼甲级办公的标准，我们使用BIM手艺实现对办公楼标准层净高的控制。

解决计划：

通过BIM手艺举行三维建模与管线综合模拟，将办公标准层层高控制在4.1m，走道净高2.65m，办公区净高2.85m,电梯厅净高3.0m

A1-1层高控制2

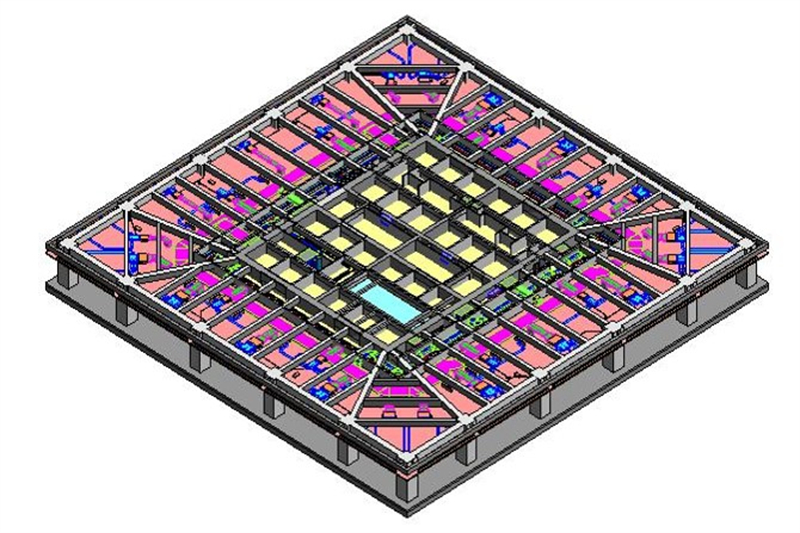

BIM建模模拟

标准层净高控制

消防功效与雅观的统一

案例：郑州华润万象城二期

设计诉求：

凭证最新消防规范，大型商业综合体的中庭周围需要设置防火卷帘，需调解设计计划解决装置卷帘的结构柱对视线通透的影响。

解决计划：

接纳了室内步行街与非步行街相团结的形式，解决了雅观和功效冲突的矛盾

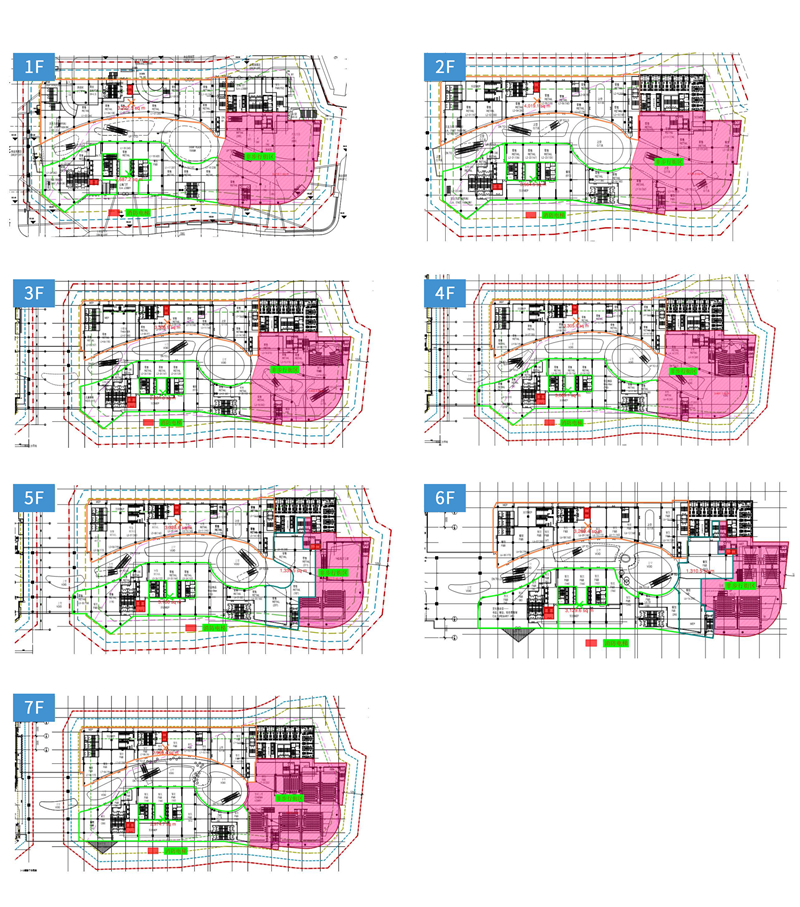

商业中庭结构结构

微立异高还原

施工图设计是计划设计的进一步深化，也是工程建设的主要依据。通过施工图研发的立异效果优化，修建设计将泛起更多亮点，创立更多价值。
